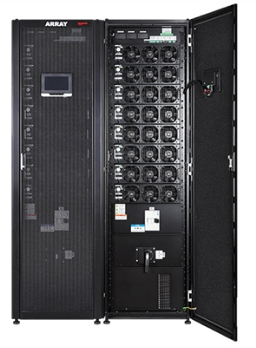

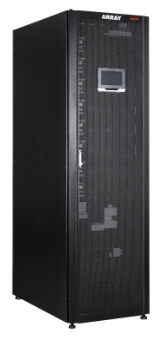

山特新一代模塊化UPS ARRAY 3A3 PT
ARRAY系列UPS是山特在中國較早推出的模塊化熱插拔UPS產品，多年來在不同領域始終如一的保障用戶負載安全并深受客戶信賴。如今，ARRAY家族再添新丁，具有高可用性和低總擁有成本的3A3 PT全面升*，以效率，*質的性能，更豐富的配置和一如既往的*秀品質面世。純數字化先進控制算法，>96%的在線雙轉換效率，99%的節能ECO模式，垂直和水平方向靈活方便N+X擴展配置，智能發電機匹配，高*電池管理及更準確的電池后備預估，靈活電池配置，豐富的人機接口和虛擬化管理，為您的數據帶來可靠的保障。單模塊容量：25kVA
單機柜系統額定容量：200kVA
并機能力：4臺800kVA
電池節數：36-42節靈活可調
產品特性
適用環境和行業
· 中小微數據中心，計算機數據機房，各類IT機房
· 企業分支機構，網點 • 教育、醫療、政府、金融、交通等 核心*勢
· 一流品質，確保數據安全
· 模塊化方案，靈活應對業務需求
· 快速部署，*化業務流程
· 高效節能， 達成綠色業務目標
· 降低TCO，提升業務價值
· 精湛工藝，提升業務形象
表1
| 總概 | |
| UPS 輸出容量 | 25-200kVA, 0.9pf |
| 在線雙轉換效率 | >96% |
| ECO 模式效率 | >99% |
| 逆變 / 整流拓?fù)?/td> | 三電平，高頻 PWM IGBT 調制 |
| 并機能力 | *大 4 臺水平擴容 |
| 噪音 | 默認 ( 在線雙轉換 ) < 65dBA |
| UPS 拓?fù)?/td> | 在線雙轉換 |
| UPS 尺寸 ( 寬 x 深 x 高 ) | 600mm x 1100mm x 2020mm (75kVA 框 架) |
| 608mm x 1010mm x 2050mm (200kVA 框 架) | |
| UPS 防護能力 | IP20 |
| 海拔高度 | 1000 米內無需降容使用 |
| 輸入 | |
| 輸入配電 | 3ph + N + PE |
| 額定電壓 ( 可配置 ) | 220/380, 230/400, 240/415 V |
| 額定輸入頻率 | 50 or 60 Hz, 用戶可選 |
| 頻率接受范圍 | 40 to 72 Hz |
| 輸入功率因數 | 0.99 |
| 輸入電流THD | <3% |
| 軟啟動能力 | 支持 |
| 電池 | |
| 電池類型 | VRLA、AGM、膠體電池 |
| 充電方式 | ABM 技術或者持續浮充 |
| 電池溫度補償 | 可選 |
| 電池額定電壓 (VRLA) | 36-42 節電池可選，默認 40 節 |
| 電池冷啟動能力 | 支持 |
| 輸出 | |
| 輸出配線 | 3ph + N + PE |
| 額定電壓 | 220/380, 230/400, 240/415 50/60 Hz |
| 輸出 UTHD | <1.5% (100 % 線性負載 ) |
| <3%(非線性負載) | |
| 允許負載功率因數 | 0.8 超前 ~ 0.8 滯后 |
| 逆變器過載 ( 市電模式 ) | 10 分鐘 125% |
| 60 秒 150% | |
| 300 毫秒 > 150% | |
| 逆變器過載 ( 電池模式 ) | 10 分鐘 125% |
| 60 秒 150% | |
| 300 毫秒 > 125% | |
| 旁路過載 | < 115% 持續運行 , 10ms 1000% |
| 提醒 : 旁路保險有可能限制過載能力 ! | |
| 附件 | |
| 智能卡 ( SNMP 卡，Modbus 卡，干節點卡 )，并機柜，山特電池柜 | |
| 通訊 | |
| 通訊插槽 | 3 個智能卡插槽，可選裝 SNMP 卡，Modbus卡，干節點卡 |
| 通訊接口 | 內置主機和設備型 USB |
| 繼電器輸入接口 | 5 路可編程輸入和緊急關機接口 |
| 軟件 | 山特Winpower |
| 認證標準 | |
| 安規 | IEC 62040-1 |
| EMC | IEC 62040-2 |
| 產品性能 | IEC 62040-3 |
| RoHS | EU directive 2011/65/EU |
| 其他 | 泰爾認證YD/T2165-2010 |
| CQC 節能認證 CQC3108-2011 | |
