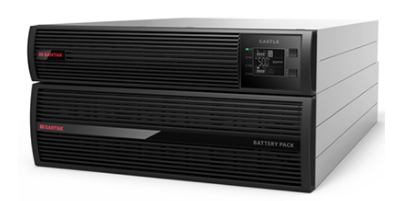

城堡系列機架式C6-10kVA Rack
城堡（Castle）系列機架式C6-10kVA Rack采用機架式結構，純在線雙變換設計。能有效匹配用戶的用電設備、提高能源使用效率以及降低應用成本。配置先進的通訊軟件及各種通訊接口，兼容各種虛擬化系統的管理。適用于各種IT及工業機柜環境，滿足用戶設備需要的N+X及2N等各種冗余*別的可靠性要求。其典型應用包括：中小型企業、大型企業分支機構、銀行網點等小型化數據中心；存儲器、網絡設備、VoIP、通訊設備、自動化設備、Office 辦公終端；精密儀器設備及工業控制設備等。
產品特性
型號容量: C6K Rack/C6KS Rack/C10K Rack/C10KS Rack
拓?fù)浼夹g(shù):
• 在線雙轉換技術
• 高頻IGBT整流
• 機架式設計
額定電壓: 208VAC/220VAC/230VAC/240VAC可設定，出廠配置為220VAC
額定頻率: 50/60 Hz
產品特點
輸出功率因數0.9，**匹配主流負載設備
• 雙轉換效率95%，為用戶節省大量能源開支
• CE標志，符合IEEE 標準，符合歐盟環保標準
• 結構緊湊，10kVA只需2U高度，節省寶貴的機柜空間
• 配置電池數量可調整，可根據用戶電池數量設置匹配參數
• 高溫環境驗證，可適應50攝氏度環境溫度運行
• 超強充電能力，滿足長時間后備電池配置及快速充電需求
• 低噪音模式設計，舒適的使用體驗
• 支持并機擴展，提升系統容量及系統冗余度
• 豐富的選配件，可滿足用戶的差異化需求，包含：
網絡監控卡、Modbus/CMC卡、可編程干節點卡、并機組件、維修旁路、主機導軌、電池模
塊導軌
規格參數表
| 產品型號 | C6K Rack | C6KS Rack | C10K Rack | C10KS Rack |
| 額定功率 | 6KVA/5.4KW | 6KVA/5.4KW | 10KVA/9KW | 10KVA/9KW |
| 產品拓?fù)?/td> | 在線雙轉換 | |||
| 輸入特性 | ||||
| 輸入輸出模式 | 單進單出 | |||
| 輸入電壓 | 220V | |||
| 輸入電壓范圍 | 110VAC-276VAC | |||
| 輸入頻率范圍 | 40-70Hz | |||
| 輸入諧波電流 | <3% | |||
| 輸入功率因數 | ≥0.99 | |||
| 輸出特性 | ||||
| 輸出制式 | 單相兩線+PE | |||
| 輸出電壓 | 208/220/230/240VAC | |||
| 輸出電壓精度 | +/-1% | |||
| 輸出功率因數 | 0.9 | |||
| 輸出頻率范圍 | 50/60Hz+/-0.1Hz(電池模式) | |||
| 輸出諧波分量 | <1%(線性負載) | |||
| <4%(非線性負載) | ||||
| 輸出波形 | 正弦波 | |||
| 波峰因數 | 3:1 | |||
| 過載能力 | 105%~125% 10分鐘;125%~150% 1分鐘 | |||
| 效率 | ≥95%（在線模式）；≥98%（ECO模式） | |||
| 電池特性 | ||||
| 電池電壓 | 192V/204V/216V/228V/240V可選，默認192V | |||
| 電池數量 | 16-20可選，默認16 | |||
| 備電時間 | 取決于電池容量配置 | |||
| 回充能力 | 3小時回充90% | 默認4A，0-12A可設定 | 3小時回充90% | 默認4A，0-12A可設定 |
| 并機 | *大并機 3臺 | |||
| 顯示和通訊 | ||||
| 顯示 | LCD+LED | |||
| 通訊端口 | RS232/USB 標配 | |||
| 可編程干結點接口 | 標配1個輸入+1個輸出 | |||
| 緊急關機（EPO） | 標配 | |||
| 可擴展插槽 | 標配，可選配AS400卡，CMC卡，NMC卡 | |||
| 軟件 | Winpower | |||
| 尺寸和重量 | ||||
| 主機尺寸(W*H*D)mm | 438*86.3*571 | |||
| 主機重量(Kg) | 13.3 | 13.6 | 15.2 | 15.5 |
| 電池模塊尺寸(W*H*D)mm | 438*130*594 | |||
| 電池模塊重量(Kg) | 46 | - | 52 | - |
| 環境和標準 | ||||
| 運行環境溫度 | 0~40°C | |||
| 濕度 | 0~95%(無凝露) | |||
| 噪音 @1 米 | ≤45dB | ≤45dB | ≤50dB | ≤50dB |
| 防護等* | IP20 | |||
| 安規 | IEC/EN62040-1,GB7260,GB4943 | |||
| EMC | IEC/EN62040-2, IEC61000 | |||
| 認證 | TLC，節能認證，CE | |||
| 服務和支持 | ||||
| 保固 | 3年 | |||
