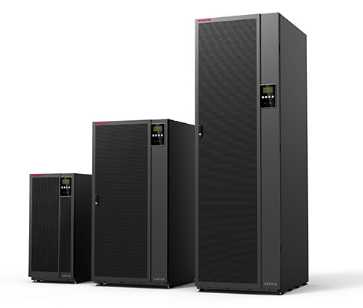

城堡3C3 PRO 20-200kVA
CASTLE 3C3 Pro是山特CASTLE 3C3經典產品系列的全新?lián)Q代產品，采用全數字化控制技術，集成了當代電力電子和自動控制領域的先進技術成果，為用戶關鍵負載提供安全、可靠、穩定、環保的電力保障。在延續城堡3C3系列UPS高可靠度和高適應性的同時，全新一代城堡3C3Pro提供了更大的功率、更低的TCO、更可靠的業務保障和更便捷的維護和管理。
本產品適用于中、小型數據中心，計算機數據機房，通訊基站，自動化控制系統，安保系統，廣播電視系統，工廠生產過程控制，石油化工等環境使用。
產品特性
功率范圍: 20/30/40/60/80/100/120/160/200kVA
拓?fù)浼夹g(shù):
• 在線雙轉換技術
• 高頻IGBT整流
• 塔式設計
輸入輸出: 220V/380V 4線
頻率: 50/60 Hz
產品特點
• 高達0.9輸出功因，較符合當代IT設備需求，適應性更廣；
• 雙/單輸入可選，滿足不同用戶需求，靈活性更高；
• 電池節數連續可調，可靈活配置；
• 94%雙轉換模式效率；
• 98%節能模式效率，提升了電能轉化效率，降低了運營成本；
• 占地面積小，可高達44%空間節??；
• 便捷安裝，節省您的安裝成本；
• 標配防塵網，滿足更多應用場景；
• PCBA三防技術，提升系統可靠性；
• N+X冗余并機技術，提升電力系統可靠性；
• 采用高可靠性關鍵元器件選型設計；
• Winpower監控，可通過網頁、APP監控、管理您的電力運行；
• 全前方維護，節省服務空間；
• 適用環境 中、小型數據中心，計算機數據機房，通訊基站，自動化控制系統，安保系統，廣播電視系統，工廠生產過程控制， 石油化工；
規格參數表
| 型號 | 20KS | 30KS | 40KS | 60KS | 80KS | 100KS | 120KS | 160KS | 200KS | |
| 功率等* | kVA | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 |
| kW | 18 | 27 | 36 | 54 | 72 | 90 | 108 | 144 | 180 | |
| 拓?fù)浣Y(jié)構 | 雙變換在線式，IGBT | |||||||||
| UPS整流輸入 | ||||||||||
| 拓?fù)浣Y(jié)構 | IGBT，PWM調制技術 | |||||||||
| 額定電壓 | 380Vac/220Vac | |||||||||
| 電壓范圍 | -50% ~ 20%，視負載量變化 | |||||||||
| 功率因數 | 0.99 | |||||||||
| THD (i) | <5% | |||||||||
| 頻率 | 50/60Hz自適應 | |||||||||
| 頻率范圍 | 42 - 72 Hz | |||||||||
| UPS輸出 | ||||||||||
| 功率因數 | 0.9 | |||||||||
| 效率 | Up to 94%；ECO模式下大于98% | |||||||||
| 電壓 | 380Vac/220Vac +/-1% | |||||||||
| 過載能力 | 125%，10min；150%，1min | |||||||||
| THDV | 線性載<2% | |||||||||
| 頻率 | 50/60Hz | |||||||||
| 負載不平衡 | 1 | |||||||||
| 峰值因素 | 3：1 | |||||||||
| 旁路 | ||||||||||
| 靜態旁路 | 標配 | |||||||||
| 旁路電壓 | 380Vac(+/-15%) | |||||||||
| 維修旁路 | 標準 | 可選 | 不支持 | |||||||
| 電池 | ||||||||||
| 電池類型 | VRLA - 密封式閥控鉛酸蓄電池，鋰電池 | |||||||||
| 后備時間 | 依電池組容量和工作條件而定 | |||||||||
| 電池電壓 | 默認384VDC | 默認480VDC | ||||||||
| 充電時間 | 8小時達到滿容量90% | |||||||||
| 通訊監控 | ||||||||||
| 標配通訊接口 | RS - 232，Mini-Slot通訊插槽 | |||||||||
| 通訊附件（可選） | Modbus/Ethernet 卡；AS/400 卡(標配)；NMC卡 | |||||||||
| 操作環境 | ||||||||||
| 工作溫度 | 0 ~ 40ºC | |||||||||
| 儲存溫度 | -25 ~ 55ºC | |||||||||
| 相對濕度 | 5% ~ 95%，無凝露 | |||||||||
| 海拔高度 | 小于1000米，無降額 | |||||||||
| 認證 | ||||||||||
| EMC標準 | IEC61000-4 | |||||||||
| EMI標準 | EN5550022/EN55024 | |||||||||
| 質量標準 | ISO 90001:2000，ISO 14001:1996 | |||||||||
| 認證 | TLC - 泰爾認證 | |||||||||
| 物理信息 | ||||||||||
| 尺寸 (WxDxH) mm | 350×805×800 | 600 x 720 x 1200 | 600 x 800 x 1876 | 600 x 830 x 1876 | ||||||
| 凈重 (Kg) | 61.5 | 67 | 93 | 177 | 184 | 283 | 311 | 457 | 457 | |
| 注：1. 對電池配置細節，請咨詢山特相應銷售人員； 2.基于產品持續*化，規格參數可能不定期更新，若有疑問，請咨詢山特銷售人員。 | ||||||||||
