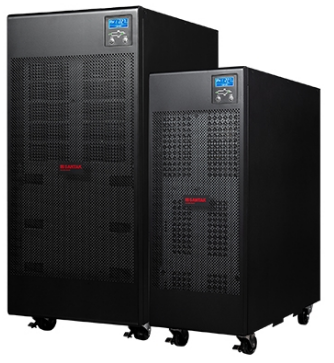

P6-20K UPS
山特P系列UPS是專為中小型企業、政府、教育、銀行等行業設計的一款高性能產品。P系列UPS采用雙轉換純?cè)诰€式架構，有效解決所有電源問題。效率可高達95%，節省運營成本。P系列UPS支持三相和單相輸入，支持并機，采用先進的動態冗余擴容技術，便于后續容量和可靠性的擴展。P系列高度可靠，符合**電工組織標準及國家標準，可為用戶提供可靠、彈性、高效的供電保障。
產品特性
高可靠性 高性能
高性能純雙轉換在線式UPS
• 真正雙轉換在線式UPS，零斷電時間
• 全數字化控制，在超寬輸入范圍內提供高穩定度輸出
輸出功因高達0.9
• 實功功率多，帶載能力強
• 相同負載情況下，余量大，系統可靠性高
認證
符合IEEE標準，符合歐盟環保標準
高效率
• P6-10KS 峰值效率接近95%，P 15/20KS峰值效率> 95%
• 在30%負載時，效率高達94%。 在較常用的負載段(30%到70%)具有高效率，節省大量運營成本
• 以10KS為例，每年可節約電費約3000RMB
高度可管理
LCD 顯示
隨時隨地，UPS狀態盡在掌握
多種通訊方式
• 支持USB/RS232 串行通訊， 支持HID Power device。即插即用，簡單易用
• 標配智能卡槽，兼容多種監控方式：干節點、MODBUS、網絡監控
• 隨機附帶監控軟件支持主流虛擬化平臺
標配維護旁路
提高可用性，保障業務運行
高度靈活 易擴展
3:1 / 1:1 Combo
• P 9KS-20KS機型，同時支持單相輸入和三相輸入。 便于倉儲， 易于配置
• 可以根據用戶配電靈活選擇輸入接線，同時無需考慮三相輸出平衡問題
支持并聯
• 可支持三臺并聯
• 并機組件易于安裝
• 動態冗余和擴容
P 15/20KS支持正負電池
• 使用三相產品使用的正負電池結構，減少UPS本身干擾，提高UPS系統可靠性
• 并聯時可支持共用電池組，節省初期投資
• 并聯時也可選擇獨立電池組，提高系統可靠性
規格參數表
| 規格參數 | |||||
| 技術規格 | 6KS | 9KS | 10KS | 15KS | 20KS |
| 額定功率 | 6kVA/5.4kW | 9kVA/9kW | 10kVA/9kW | 15kVA/13.5kW | 20kVA/18kW |
| 輸入輸出模式 | 單進單出 | 單進單出& 三進單出 | 單進單出& 三進單出 | 單進單出& 三進單出 | 單進單出& 三進單出 |
| 電氣特性 | |||||
| 產品拓?fù)?/td> | 在線式雙轉換 | ||||
| 輸入電壓 | 220/230/240V | ||||
| 輸入電壓范圍 | 110-278V,176-276V 滿功率運行 | ||||
| 輸出電壓/ 輸出失真度 | 220V/230V/240V ±2 %, THDU<3% | ||||
| 輸入頻率范圍 | 45Hz-66Hz,50/60Hz自適應 | ||||
| 效率 | Up to 95%（在線模式）, 97%（ECO 模式） | ||||
| 短路電流 | 82A | 137A | 137A | 205A | 273A |
| 過載能力 | 105%-110% : 5min, 110%-130% : 1min, 130%-150% : 10s, >150% : 100ms | ||||
| 并機 | *大并機3 臺（可選） | ||||
| 電池電壓 | 180VDC | 240VDC | 240VDC | ±240VDC | ±240VDC |
| 充電電流 | 4A | 4A | 4A | 4.4A | 4.4A |
| 電氣連接 | |||||
| 輸入 | 端子臺 | 端子臺 | 端子臺 | 端子臺 | 端子臺 |
| 輸出 | 端子臺 | 端子臺 | 端子臺 | 端子臺 | 端子臺 |
| 50% 和100% 負載時的典型放電時間* （min） | |||||
| P-UPS+26AH 電池 | 50/19 | 37/14 | 37/14 | 55/21 | 38/15 |
| P-UPS + 38AH 電池 | 80/29 | 58/22 | 58/22 | 87/33 | 60/22 |
| P-UPS + 65AH 電池 | 168/63 | 124/47 | 124/47 | 185/71 | 126/48 |
| P-UPS + 100AH 電池 | 284/105 | 208/79 | 208/79 | 312/119 | 213/80 |
| 通訊 | |||||
| 顯示屏 | 液晶顯示屏 | ||||
| 通訊端口 | 1 USB + 1 RS232 | ||||
| 可擴展插槽 | 1個（適用Network-MS 卡、ModBus-MS 卡或者Relay-MS 卡） | ||||
| 軟件 | Intelligent Power Software | ||||
| 運行環境，技術規范和標準 | |||||
| 運行環境溫度 | 0 to 40℃ | ||||
| 噪聲 | <55dB | ||||
| 安規 | IEC/EN 62040-1 | ||||
| EMC | IEC/EN 62040-2 | ||||
| 認證 | CE | ||||
| 物理參數 | |||||
| UPS 尺寸(W*D*H, mm) | 262x613x708 | 350x706x815 | |||
| UPS 重量 | 26.2 | 28.9 | 28.9 | 47.5 | 47.8 |
| 客戶服務和支持 | |||||
| 保固 | UPS 整機保修2 年 | ||||
